Flanschspritzschutz für höchste Sicherheit an industriellen Flanschverbindungen

✔  Schutz vor gefährlichen Medienaustritten
✔ Edelstahl 316L
✔ Wiederverwendbar
✔ Schnelle Montage
✔ Individuelle Sondergrößen verfügbar

Flanschverbindungen gehören zu den sicherheitskritischsten Komponenten jeder industriellen Rohrleitungsanlage. Bereits kleinste Undichtigkeiten können gefährliche Medien unkontrolliert austreten lassen und Mitarbeiter, Anlagen sowie die Umwelt gefährden.

Mit den Edelstahl-Flanschspritzschutzsystemen von SprayControl® reduzieren Sie das Risiko gefährlicher Spritzaustritte und erfüllen höchste Anforderungen an Arbeitssicherheit, Anlagenverfügbarkeit und Prozesssicherheit.

Machen Sie Ihre Flanschverbindungen sicher.

Gerne beraten wir Sie persönlich bei der Auswahl des passenden Flanschspritzschutzes für Ihre Anwendung.

Was ist ein Flanschspritzschutz?

Ein Flanschspritzschutz ist eine Sicherheitsvorrichtung, die an Flanschverbindungen montiert wird, um bei einer Leckage gefährliche Flüssigkeiten, Chemikalien oder Dampf kontrolliert zurückzuhalten beziehungsweise umzuleiten.

Dadurch werden Personen vor Verletzungen geschützt und Sachschäden an Maschinen, Gebäuden und Produktionsanlagen deutlich reduziert.

Flanschspritzschutzsysteme kommen überall dort zum Einsatz, wo gefährliche Medien unter Druck transportiert werden.

Typische Einsatzbereiche sind:

Chemische Industrie
Petrochemie
Raffinerien
Energieversorgung
Kraftwerke
Lebensmittelindustrie
Pharmaindustrie
Wasserstoffanlagen
Offshore-Anlagen
Marine-Anwendungen

Warum entstehen Leckagen an Flanschverbindungen?

Flanschverbindungen unterliegen im täglichen Betrieb hohen mechanischen und thermischen Belastungen.

Häufige Ursachen sind:

Materialermüdung
Korrosion
Dichtungsverschleiß
Temperaturwechsel
Druckschwankungen
Montagefehler
Alterung der Dichtungen
Vibrationen

Bereits kleinste Undichtigkeiten können aggressive Chemikalien oder Heißdampf als feinen Sprühstrahl austreten lassen. Diese sogenannten Spray-Outs gehören zu den häufig unterschätzten Risiken industrieller Rohrleitungssysteme.

Warum SprayControl gegenüber herkömmlichen Flanschspritzschutzsystemen?

Viele herkömmliche Flanschschutzsysteme bestehen aus PTFE, Kunststoff oder textilen Materialien.
SprayControl® setzt auf eine robuste Edelstahlkonstruktion mit hoher mechanischer Belastbarkeit und langer Lebensdauer.
Dadurch eignet sich das System insbesondere für anspruchsvolle Industrieumgebungen mit hohen Temperaturen, aggressiven Medien und dauerhaften Belastungen.

Die Lösung: SprayControl®

SprayControl® wurde speziell entwickelt, um unkontrollierte Medienaustritte an Flanschverbindungen sicher einzudämmen.

Das flexible Edelstahlgewebe verteilt austretende Medien kontrolliert und verhindert den direkten Austritt gefährlicher Sprühstrahlen.

Dadurch werden Personen geschützt, Anlagen gesichert und Stillstandszeiten reduziert.

Einige unserer Kunden

Häufig gestellte Fragen (FAQ)

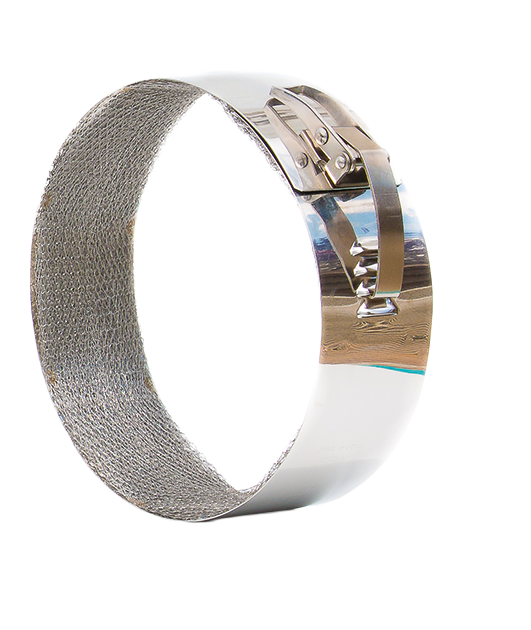

Ein Spritzschutzring wie SPRAY CONTROL ist eine Schutzmanschette, die um eine Flanschverbindung montiert wird. Er schützt Personal und Umwelt, falls die Dichtung im Flansch versagt: Statt dass Medium unkontrolliert versprüht oder als Nebel in die Anlage verteilt wird, leitet der Ring den austretenden Strahl drucklos nach unten ab. Er ersetzt keine Dichtung, sondern ist eine zusätzliche Sicherheitsebene für den Fall eines Dichtungsversagens.

Versagt die Dichtung einer ungeschützten Flanschverbindung, kann das austretende Medium – je nach Druck – als feiner Sprühnebel weiträumig verteilt werden, auch in kaum wahrnehmbaren Mengen. Bei reizenden, ätzenden, giftigen, heißen oder brennbaren Medien entsteht dadurch ein erhebliches Verletzungsrisiko für Personal sowie ein hohes Kosten- und Umweltrisiko durch kontaminierte Anlagenbereiche.

SPRAY CONTROL wird komplett aus rostfreiem Edelstahl gefertigt (Werkstoff-Nr. 1.4404 / ASTM 316) mit einer Wandstärke von 0,5 mm. Der Verschluss besteht ebenfalls aus 1.4404, die Feder aus 1.4310. Im Gegensatz zu Kunststoff-Manschetten versprödet Edelstahl nicht und bleibt dauerhaft form- und funktionsstabil.

SPRAY CONTROL ist für den Dauereinsatz bis 600 °C ausgelegt und zusätzlich UV-beständig, sodass ein Einsatz auch im Freien möglich ist. Für höhere Temperaturanforderungen empfiehlt sich eine Rücksprache mit dem Hersteller zur passenden Sonderausführung.

In Simulationstests im Umweltsimulationslabor TREO in Hamburg wurde SPRAY CONTROL bei Drücken von 100, 200 und 300 bar über jeweils 10 Minuten geprüft – in allen Größen und Formen ohne Anzeichen von Verschleiß, Verformung oder Defekten. Die Ex-Zonen-Variante mit Potentialausgleich ist ebenfalls für Drücke bis 300 bar freigegeben.

Ja. Die Variante SPRAY CONTROL mit Potentialausgleich verfügt über einen zusätzlichen Erdungsanschluss und wurde vom TÜV Hessen im Rahmen einer Zündgefahren-Bewertung für den gefahrlosen Einsatz in den Zonen 1, 2, 21 und 22 freigegeben. Damit eignet sich der Ring auch für explosionsgefährdete Anlagenbereiche in Chemie- und Petrochemieanlagen.

Der Potentialausgleichs-Anschluss verbindet den Spritzschutzring leitfähig mit der Anlage und verhindert so elektrostatische Aufladung. Das ist in explosionsgefährdeten Zonen entscheidend, da elektrostatische Entladungen dort als Zündquelle wirken könnten. Ohne diesen Anschluss dürfte ein metallischer Ring in Ex-Zonen nicht eingesetzt werden.

Nein, und das ist bewusst so konstruiert: Ein Spritzschutz darf niemals den Flansch abdichten. Würde der Ring dicht schließen, könnte sich im Leckagefall unzulässiger, unkontrollierter Druck aufbauen, der das Medium anschließend erneut und stärker versprühen würde. SPRAY CONTROL entspannt den Strahl über ein innenliegendes Netz und lässt das Medium kontrolliert nach unten abtropfen.

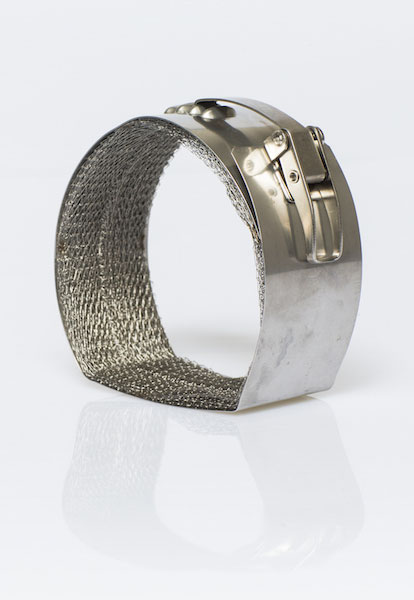

Im Inneren von SPRAY CONTROL sitzt ein feinmaschiges Stahlnetz, das den austretenden Sprühstrahl sofort bricht und dekomprimiert – auch bei hohem Druck, etwa bei Dampf. Das Medium tropft dadurch ohne seitliche Umlenkung nach unten ab, statt sich als Nebel zu verteilen. Das Netz sorgt zugleich dafür, dass der Ring nicht verrutscht und sich an den Spalt zwischen den Flanschen anpasst.

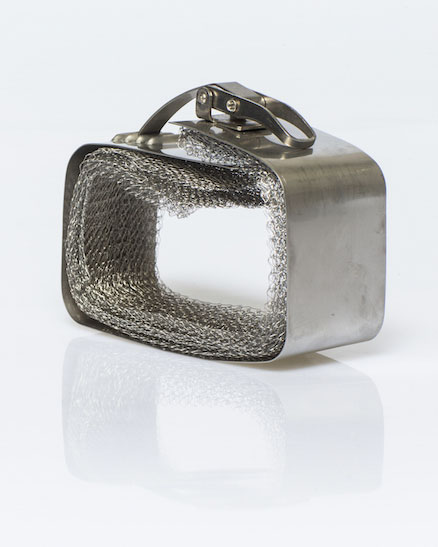

SPRAY CONTROL wird standardmäßig für alle runden Flansche nach DIN und ANSI in allen gängigen Nennweiten geliefert, in den Standardbreiten 50, 70 und 90 mm. Für eckige oder ovale Flansche sowie abweichende Durchmesser fertigt der Hersteller den Ring nach individueller Anforderung des Bestellers.

SPRAY CONTROL wird mit einem Schnellspannverschluss mit 4 Rasthaken ohne Werkzeug montiert: Der Ring wird um die Flanschverbindung gelegt, der Verschlussbügel eingerastet und der Ring an den Spalt zwischen den Flanschen angepasst. Die Manschette lässt sich dadurch schnell, sicher und ohne Hilfsmittel installieren – auch nachträglich an bereits verbauten Flanschen.

Ja. Durch die Verstellbarkeit des Verschlusses passt sich SPRAY CONTROL auch an Flanschverbindungen an, die keinen erkennbaren Spalt zwischen den Flanschen aufweisen. Das macht den Ring flexibel einsetzbar, unabhängig vom jeweiligen Flanschtyp oder der Bauform.

SPRAY CONTROL ist beständig gegen Öle, Chemikalien sowie aggressive und toxische Medien und wird u. a. bei Chemie-, Petrochemie-, Pharma- und Lebensmittelanlagen sowie im Schiffbau eingesetzt. Zu den Referenzkunden zählen unter anderem Bayer, BASF, Sanofi, Unilever, Carnival und Filtration Group.

SPRAY CONTROL wurde im Umweltsimulationslabor TREO in Hamburg unter Hochdruckbedingungen bis 300 bar getestet. Die Ex-Zonen-Variante mit Potentialausgleich basiert auf einer Zündgefahren-Bewertung des TÜV Hessen für die Zonen 1, 2, 21 und 22. Weitere Zertifikate und Prüfnachweise sind auf der Zertifikate-Seite von spraycontrol.de hinterlegt.

Ein unverbindliches Angebot für SPRAY CONTROL kann direkt über den Shop-Bereich von spraycontrol.de angefragt werden – für Standardgrößen nach DIN oder ANSI ebenso wie für kundenspezifische Sonderanfertigungen bei eckigen, ovalen oder untypischen Flanschmaßen. BETEK Sicherheitstechnik berät dabei individuell nach den jeweiligen Anlagenspezifikationen.
